技術參數：

-最大入口壓力:..................…..................…...…...…..200 mbar

-空氣壓力控制:..................…..................…...…...…...2-120 mbar

-空氣/燃?xì)獗?/span>:..................…..................…...…...…...…1:1

-入口與出口的最小壓差:..................…..................…20mbar

-入口與出口的最大壓差:..................…..................…150mbar

-空氣入口連接:..................…..................…......…......…Rp1/4"

-范圍:..................…..................…......…......….…......…...-10℃+60℃

-燃料:城市燃?xì)?、天然氣、液化?/span>,無腐蝕性氣體。

-結構特點:入口壓力補償，標準供貨，內部管脈沖，最小流量調節螺栓，快速密封墊片。所有型號配有入口/出口和空氣管道配件連接。

-材料:鋁閥體:內部是鋁、鋼、黃銅和合成材料;丁腈橡膠墊片及О型圈。

工作原理：

比例控制閥用于實現恒定的空氣/燃?xì)獗?，獲得在不同狀態下

燒嘴燃燒所需要的壓力。比例控制閥允許在出口壓力范圍內以高精確度持續地調節壓力。裝入調節系統內的旁路螺桿可以實現最小燃?xì)饬髁窟B續調節,而不需要更換鉆孔螺栓。

比例閥通過空氣進氣管道的壓力來運行，其控制出口燃?xì)鈮毫涂諝鈮毫Ρ葹?/span>1:1。流量控制是完全通過空氣調節裝置來實現的。

由于燒嘴工作導致的流量變化會對無論是燃?xì)膺€是空氣都產生同樣的效果,因此保持比例恒定不變。

VRGA具有優越的調節性能,有進口壓力作用的補償膜來保證其性能,彈簧完全抵消了膜板系統的重量,確保最高的靈敏度。

設置：

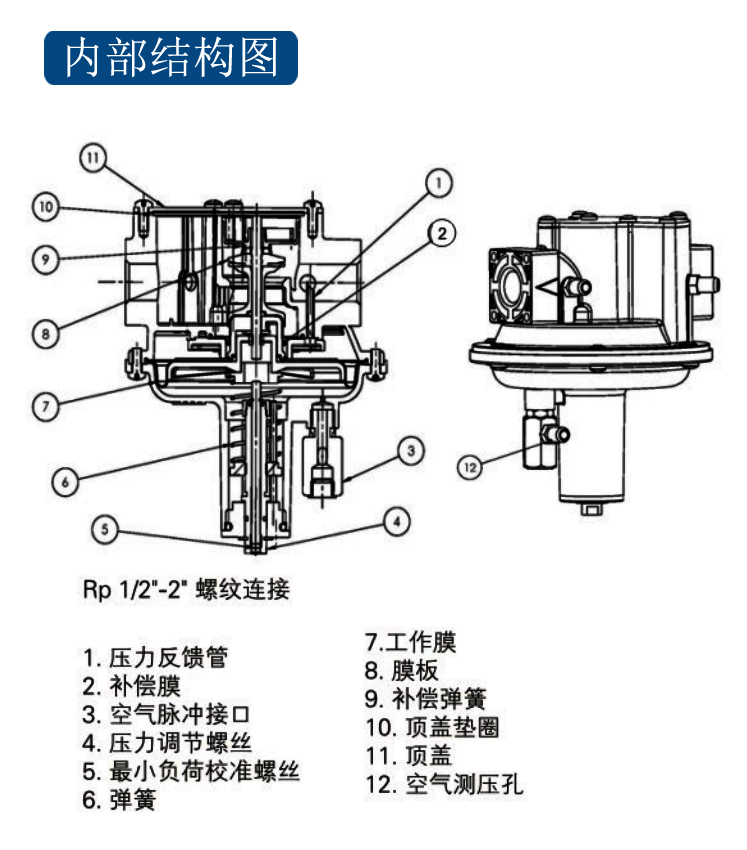

出口壓力標準是旋動調整螺桿（5,fig.1-2)控制的;逆時針旋轉降低壓力，順時針則增加壓力。

控制閥必須在空氣控制線連接與燃燒器中作業。

遵循這建議來運作，進出口壓力差必須在20mbar與150mbar之間。

壓力管道的上下游之間的調節器和空氣控制線（3,fig.1-2)來計量相對的壓力等級,所以此建議能簡單的規范。

螺桿（6,fig.1-2）標定裝置的最小負載組成了控制系統，為了正確規定，按逆時針方向完全擰開直到螺桿機械性鎖上。在這位置沒有一點燃?xì)馔ㄟ^，慢慢擰緊螺栓(6.fig.1-2)直到裝置的要求得到滿足。

安裝：

空氣/燃?xì)獗壤刂崎y只能安裝在水平管道和控制保護蓋面朝下，氣流方向按照閥體上規定的方向一致。

設備安裝到系統上時，必須使用適當?shù)墓ぞ甙惭b在進出孔的中心位置。安裝時,嚴禁使用頂蓋套管上的操作桿來裝配調節器。

一個合適的氣體過濾器必須安裝在每個系統的上游。

管道保證是干凈和不堵塞的,所以裝置是不受壓的。

確保安裝調節器不接觸不穩管面。

檢查裝置是否適合預備使用。

應連接上用來控制空氣進入量的聯接入口(G1/4”螺紋孔），通過直徑不大于4 mm的銅管，下游的空氣調控基部與他們的距離等于5倍的管道直徑。

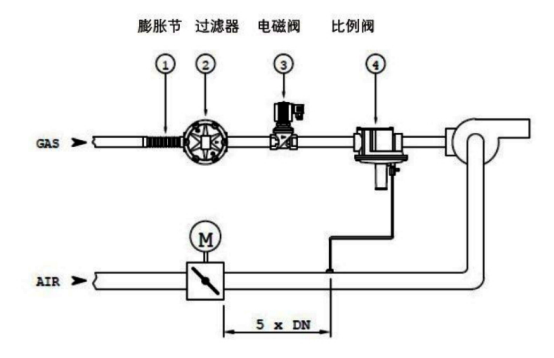

安裝示意圖：
