AJWG-50MR4Ⅱ0S2C/EX氣體渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

技術參數：

-型號：AJWG-50MR4Ⅱ0S2C/EX

-材質 表體：304不銹鋼或鑄鋁，葉輪：防腐ABS或優質鋁合金，轉換器：鑄鋁；

-使用條件 ：介質溫度：-20℃～+80℃

                環境溫度：-30℃～+60℃

                相對濕度：5%～90%

                大氣壓力：86Kpa～106Kpa

-工作電源 ：A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸   出、RS485等

              B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示；

-整機耗能 ：外電源：< 1W；

               內電源:平均功耗≤ 1W,可連續使用三年以上；

-信號輸出功能：脈沖信號、4-20mA電流信號、控制信號；

-通訊輸出功能 ：RS485通訊；

-信號接線口：內螺紋M20×1.5或其他；

-防爆等級：ExiaⅡBT4Ga；

-防護等級：IP65。

產品特點：

█ 國內口徑可達DN400，也可根據用戶要求提供更大規格；

█ 測量范圍廣，部分儀表可達到1:40，本安型設計使用更安全；

█ 智能式數字顯示、機械式數字輪顯示、機械及電子雙表頭顯示多種計數形式可供選擇；

█ 采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越；

█ 采用先進的微功耗高新技術，整機功耗低，既能用內電池長期供電運行，又可由外電源供電運行；

█ 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長；

█ 耐壓達6.3MPa或更高壓力。

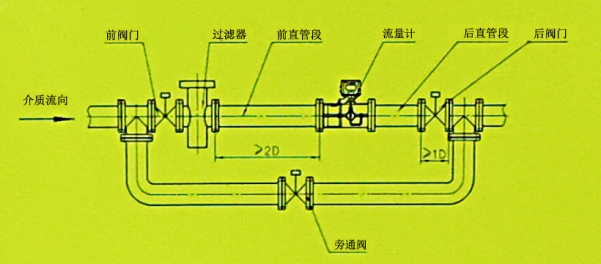

安裝須知：

█ 流量計必須水平安裝在管道上,管道上的法蘭須平行,避免拉壞表體。

█ 產品外殼接地端子應可靠接地。

█ 介質不清潔必須在流量計的直管段前安裝過濾器。

█ 絕不允許管道帶流量計進行焊接操作。

█ 安裝流量計前應嚴格清除管道中焊渣等臟物，不得帶流量計在線進行吹掃管道。

█ 一次性使用的卡片式過濾器，在安裝調試正常后要及時取下，以免濾網堵塞造成計量不準。

█ 運行時應先緩慢地開啟前閥門,然后緩慢地開啟后閥門,防止瞬間氣流沖擊而損害渦輪。

結構與工作原理：

█ 流量計是由氣體渦輪流星計基表與顯示儀兩部分組成，其中基表包含表體、整流器、渦輪、溫度傳感器、磁開關傳感器、壓力傳感器等重要功能零部件。

█ 當流體流入流量計時經一體化兩級整流器時，被整流加速，再作用于與流向成一定角度的渦輪葉片。在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流星積算儀進行計算，并轉化為流量值，直接顯示標準瞬時體積流量和體積總量。

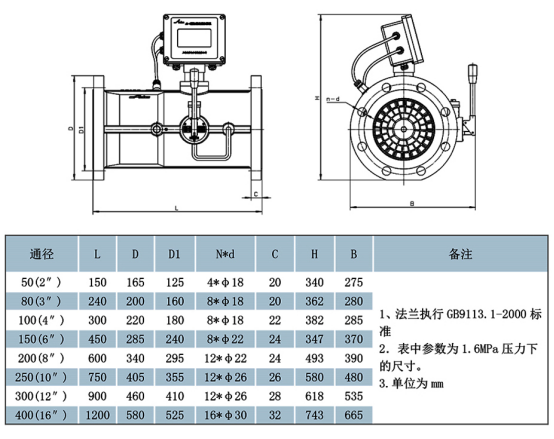

外形尺寸：
