型號：SRG-100
名稱：氣體羅茨流量計
連接尺寸：DN80
公稱壓力：0.7/1.6MPa
流量范圍：2-100m3/h
環境溫度：-30~+60℃
技術參數：
-名稱：氣體羅茨流量計 -型號：SRG-100
-連接口徑：DN80 -最大壓損：140Pa
-流量范圍：2-100m3/h -精確度：1.5級
-環境溫度：-30~+60℃ -介質溫度：-20~+80℃
-公稱壓力：0.7/1.6MPa -防護等級：IP65
-防爆標志：ExiaⅡCT4 Ga -合格證號：GYB17.1068X
產品特點：
█ 集高精度溫度、壓力、流量傳感器和智能體積修正于一體，可檢測被測氣體的溫度、壓力和流量，并進行流量自動跟蹤補償和壓縮因子修正運算。
█ 采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越.
█ 電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
█ 壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。
█ 采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。
█ 按流量頻率信號，可將儀表系數分六段自動進行線性修正，從而提高了儀表的使用精度.
█ 具有故障自診斷和報警功能，可靠度高，采用LCD 顯示，清晰直觀，讀數方便。
█ 流量計帶有脈沖信號輸出，也可根據用戶需要輸出4~一20mA標準模擬信號。
█ 儀表自帶實時數據庫，通過RS-485通訊接口和本廠的專用MODEM 配套，可組成電話抄表網絡，便于數據的集中采集和實時管理。
█ 采用先進的微功耗技術，整機功耗低，使用內置電池可運行五年以上。
█ 就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求。
█ 采用E2PROM 數據存儲芯片，保存用戶參數、廠家參數及一定的歷史記錄。
█ 采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。
█ 具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。
安裝環境條件：
█ 用戶安裝使用前，應詳細閱讀此說明，以保證流量計正確安裝，合理使用，以免影響正常運行和計量精度。
█ 選用流量計前應根據所計量氣體的壓力、流量、溫度及工藝流程所要求的進出口方位，正確選用適當的型號、規格（計算方法見“流量換算”)。
█ 安裝流量計前應將進出口封裝物去掉，必須防止顆粒狀雜質掉入計量室內，如計量室表面涂有防銹油，可用汽油或煤油沖洗干凈，并嚴格清除管道內雜質。流量計上游應安裝過濾器或過濾網，以防止銹渣、焊渣及其它雜質進入計量室。
█ 流量計安裝時，無論進出口為垂直或水平位置，都應盡量保持轉子軸線水平。
█ 當氣體壓力波動范圍較大時，為保證計量精度，流量計上游應安裝調壓器。
█ 為防止新安裝管道中的銹渣、焊渣及其它雜質進入流量計內，用戶應先將過渡管安裝在流量計的安裝位置上，通氣一段時間，確保無大顆粒雜質后，再換上流量計。安裝流量計時，應確保流量計中心與管線中心對齊，無錯位、并使流量計不受外力影響（包括軸向與切向)。如管道配焊，應安過度管，不可直接與流量計焊接。

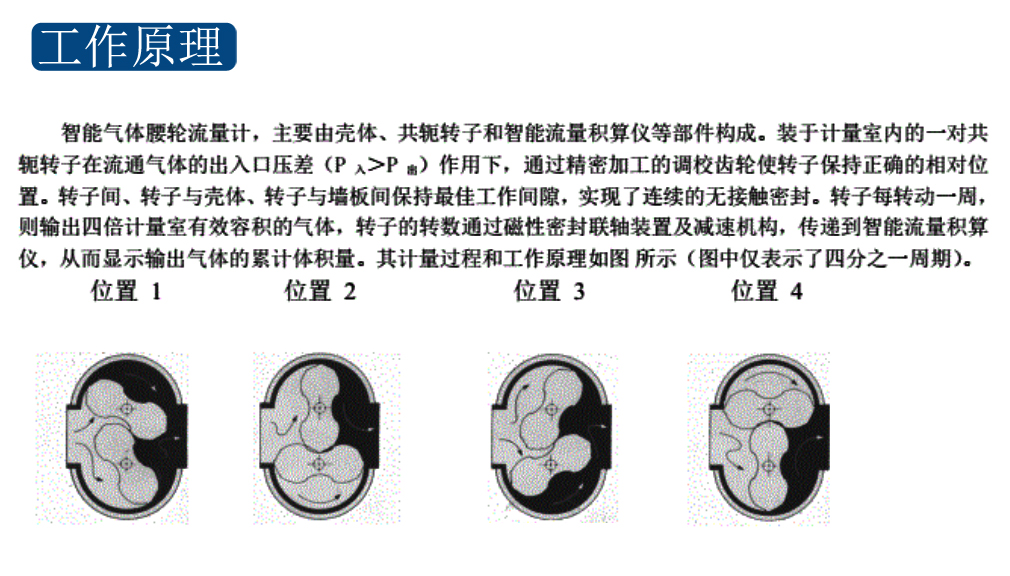

工作原理：
智能氣體腰輪流量計，主要由殼體、共輒轉子和智能流量積算儀等部件構成。裝于計量室內的一對共銳轉子在流通氣體的出入口壓差(P x>Pg）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量積算儀，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖所示（圖中僅表示了四分之一周期)。
注意事項：
█ 用戶不能隨意更換電池型號。
█ 用戶在做管道密閉實驗前,應仔細查看產品標牌注明的公稱壓力值,實驗壓力不允許超過公稱壓力值，否則會損壞壓力傳感器，導致積算儀不能正常工作。
█ 本產品為本質安全型防爆產品，維修和更換電池必須在安全場所進行。
█ 積算儀中的定標脈沖輸出，必須經過本安型IC卡讀卡器來讀取，非本安型設備不能接入。
█ 接入信號必須符合GB3836.4-2000爆炸性環境用電氣設備第4部分本質安全型“i”。
智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P g)作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量積算儀，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖所示（圖中僅表示了四分之一周期)。
